さて今回の設計のお仕事は

まだまだあります「プレカット図チェック」

続編　～瓦屋根～　の場合です。



瓦割りを知ることはプレカットを指示するにとても大切です。

瓦割りと言っているのは瓦の割り付け寸法の事。



設計はお客様に選んでいただいた瓦の各箇所の納まりを

製造販売メーカーと瓦葺き職人に確認します。



そしてこの瓦納まりならこの家のこの箇所に

何枚の瓦が必要だと設計が判断します。



中途半端にならないよう、瓦一枚の姿で使用できるように

できるだけきれいな割り付けをします。

（下の画は流れ方向１枚３００㎜が基本の瓦）



そこから逆算して屋根の木下地（垂木や野地板）の出寸法を

ミリ単位でプレカットへ指示します。



上の画は水下側（鼻隠し）の納まり図です。

割り付けした瓦の出寸法によって鼻隠しの位置が決まります。

プレカット加工で知りたい寸法は外壁の通り芯から

垂木の先端までの寸法なので

そこをしっかりおさえます。



丁度良い塩梅で納めるのは気持ち良いですね。



下の画はけらば側です。

割り付けの基本寸法は２７２㎜です。

右端に見え掛かり９７㎜の半端な瓦が入っているように見えますが

これは右端専用の役物瓦です。

同じように左端専用の役物瓦のあります。

左右両端には「袖瓦」が被さります。



ここでもプレカット加工に必要な寸法は

外壁の通り芯から垂木の外端までの寸法です。



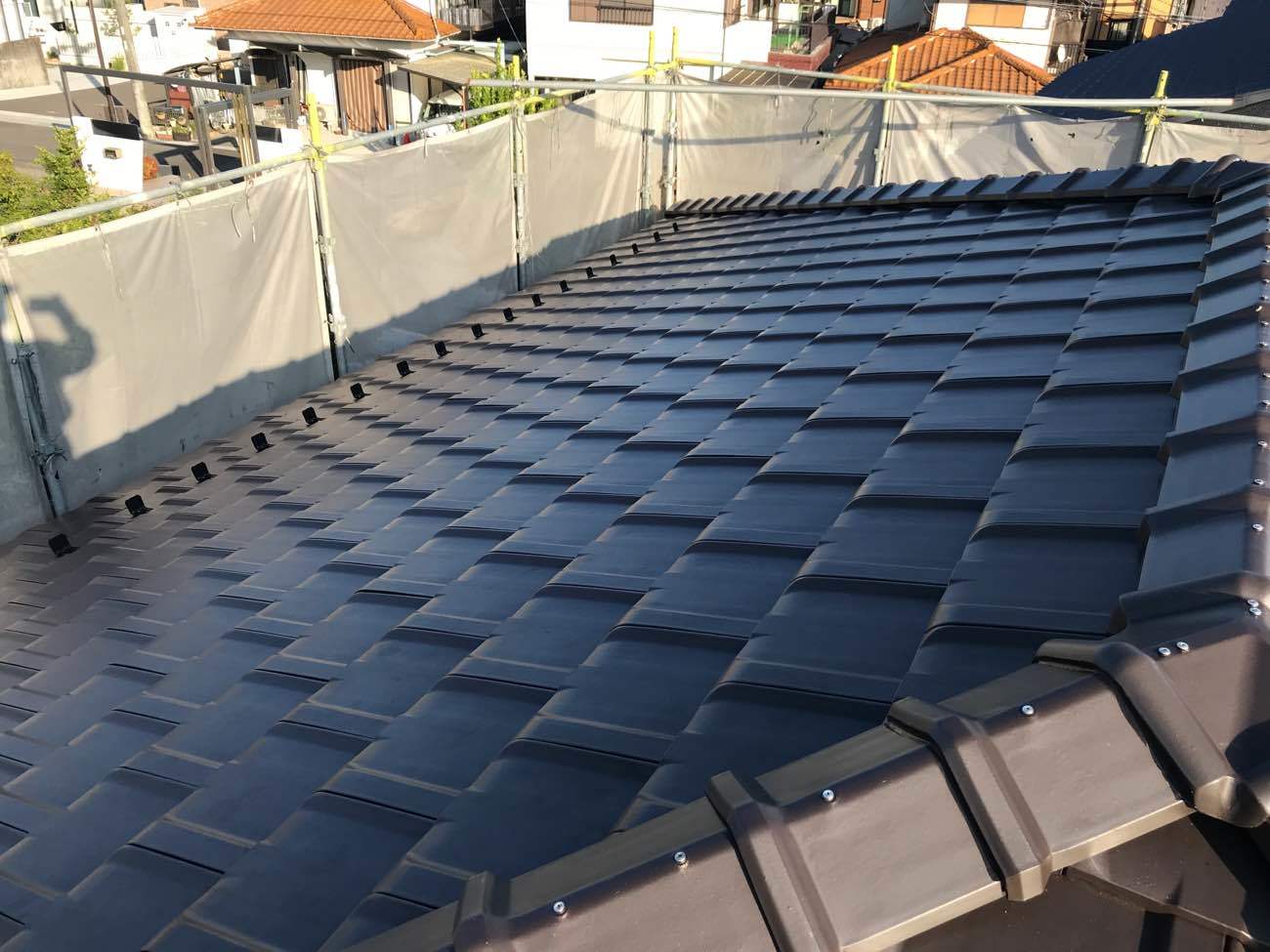

瓦はお互いが谷と山がきれいに重なりあって

雨水が下へ下へ這うように静かに流れていきます。

瓦って雨水が右も左も脇目もふらずただ下へ流れるよう

美しく設計されていますよね。（と思うのは私だけ？）

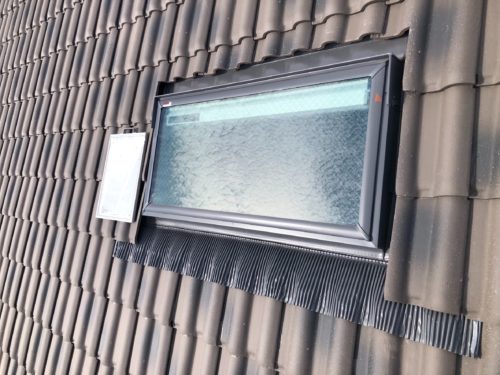

天窓があったら設計は最高に楽しいです（個人的意見です）

室内へ光を落とす為に梁や母屋、垂木など小屋組で少々悩みます。

どうしてもきれいに納めたいですね～（笑）

奥田個人的には和風の瓦屋根が好きです

天窓の周りの補助垂木もすべてプレカット加工して搬入です。



こう書いてると設計のお仕事って

大きな高価なプラモデルのパーツを作ってるみたいで

かなり責任重い・・・💦



ユーハウスでは各シリーズごとに

屋根仕様が設定されています。

オプションで瓦もお選びいただけます。

詳しい仕様はユーハウスの設計におたずね下さい　(⌒∇⌒)
